Zestaw solarny panel słoneczny 455W z regulatorem ładowania 30A MPPT został stworzony z myślą o łatwym zasilaniu różnych urządzeń elektrycznych, takich jak oświetlenie LED, telewizory, lodówki, ładowarki do smartfonów, tabletów i laptopów. Dzięki oferowanemu napięciu 12V, system doskonale sprawdzi się zarówno w domowych warunkach, jak i podczas wypraw turystycznych. Zestaw można połączyć z akumulatorem o pojemności od 130Ah do 230Ah, co zapewnia odpowiednie magazynowanie energii. Czas pełnego ładowania akumulatora o pojemności 130Ah po rozładowaniu wynosi około 5 godzin. Zestaw nie zawiera akumulatora.
Oferowane napięcie i wszechstronne zastosowanie
Zestaw zapewnia napięcie 12V prądu stałego, co jest wystarczające do zasilania szerokiej gamy urządzeń, od małych ładowarek po większe sprzęty, takie jak lodówki czy telewizory LED. Wystarczy dobrać odpowiednią przetwornicę, aby przekształcić napięcie 12V na 230V, umożliwiając korzystanie z urządzeń sieciowych.
Łatwy montaż dla każdego użytkownika
System został zaprojektowany z myślą o samodzielnym montażu, co czyni go przyjaznym nawet dla osób bez specjalistycznej wiedzy technicznej. W zestawie znajdują się niezbędne przewody, które są już przygotowane do użycia, a jedynymi wymaganymi narzędziami są śrubokręt i klucz oczkowy. Dołączona jest również szczegółowa instrukcja montażu, która krok po kroku prowadzi przez proces instalacji.
Zasada działania systemu
Energia słoneczna generowana przez panel słoneczny jest przekształcana w energię elektryczną, a następnie przesyłana do regulatora ładowania. Regulator zarządza procesem ładowania akumulatora, chroniąc go przed nadmiernym ładowaniem i prądem wstecznym. Zgromadzona energia może być później wykorzystana do zasilania urządzeń za pośrednictwem przetwornicy, która konwertuje napięcie 12V na 230V. System automatycznie przełącza się na bezpośrednie zasilanie z panelu, gdy akumulator jest w pełni naładowany, co zapewnia optymalną efektywność pracy.
Zestaw fotowoltaiczny oferuje wydajne zasilanie urządzeń o napięciu 12V, takich jak oświetlenie LED, telewizory czy lodówki, oraz umożliwia ładowanie smartfonów, laptopów i tabletów. Jest wyposażony w nowoczesny regulator ładowania MPPT, który dostosowuje się do warunków nasłonecznienia, zwiększając efektywność systemu nawet o 25%. Montaż zestawu jest prosty i wymaga jedynie podstawowych narzędzi, dzięki dołączonym fabrycznie przygotowanym przewodom i instrukcji obsługi.
Zestaw zawiera:
Panel słoneczny IBC Solar White 455W MS-TA1
Specyfikacja techniczna:
Dane elektryczne STC (Standard Test Conditions)
- Moc znamionowa Pmax (Wp): 455
- Napięcie robocze Umpp (V): 33,41
- Prąd roboczy Impp (A): 13,62
- Napięcie obwodu otwartego Uoc (V): 39,98
- Prąd zwarciowy Isc (A): 14,07
- Sprawność modułu: 22,77%
- Tolerancja mocy: -0/+3Wp
Dane elektryczne (NMOT)
- Nominalna temperatura pracy modułu: 45°C
- Moc Pmax (800 W/m², AM 1.5): 342 Wp
- Napięcie robocze Umpp: 31,09 V
- Napięcie obwodu otwartego Uoc: 37,98 V
- Prąd zwarciowy Isc: 11,36 A
- Spadek sprawności względnej przy 200 W/m²: 3,0%
Współczynniki temperaturowe
- Współczynnik temperaturowy Isc: +0,046 %/°C
- Współczynnik temperaturowy Uoc: -99,95 mV/°C
- Współczynnik temperaturowy Pmpp: -0,3 %/°C
Warunki eksploatacji
- Maksymalne napięcie systemu: 1500 V
- Klasa zastosowania: A
- Prąd wsteczny (Ir): 25 A
- Zabezpieczenie bezpiecznikami: 2 szt. (dla stringów równoległych)
- Klasa ochrony: II (DIN EN 61140)
- Klasa odporności ogniowej: C (IEC 61730 / ANSI/UL790)
Właściwości mechaniczne
- Wymiary (dł. × szer. × wys.): 1762 × 1134 × 30 mm
- Waga: 21,0 kg
- Maksymalne obciążenie testowe (nacisk/ssanie): 5400 / 2400 Pa
- Maksymalne obciążenie projektowe (nacisk/ssanie): 3600 / 1600 Pa
- Szyba frontowa: 3,2 mm – szkło fotowoltaiczne o niskiej zawartości żelaza z powłoką antyrefleksyjną
- Rama: anodowane aluminium, solidna konstrukcja komorowa
- Ogniwa: 108 ogniw (12 × 9) monokrystalicznych z krzemu
- Typ złącza: Stäubli MC4-Evo 2A
Certyfikaty
- Producent: IBC-Solar Germany
- Certyfikaty: IEC 61215, IEC 61730-1/-2, ISO 9001, ISO 14001, OHSAS 18001
Technologia TOPCon
Zaawansowana technologia TOPCon (Tunnel Oxide Passivated Contact) zwiększa sprawność panelu i pozwala na uzyskanie większej ilości energii z tej samej powierzchni.
Dodatkowo zapewnia lepszą wydajność przy wysokich temperaturach oraz dłuższą trwałość modułu.
Zwiększona produkcja w słabym świetle
Panel generuje więcej energii nawet przy niskim nasłonecznieniu, np. podczas pochmurnych dni, o świcie czy o zmierzchu.
Dzięki temu sprawdzi się doskonale w warunkach klimatycznych o zmiennej pogodzie.
Technologia Multi-busbar
Zastosowanie 16 cienkich połączeń (busbarów) między ogniwami zmniejsza opór elektryczny i ogranicza straty mocy.
Dodatkowo zwiększa odporność na mikropęknięcia i poprawia działanie panelu przy częściowym zacienieniu.

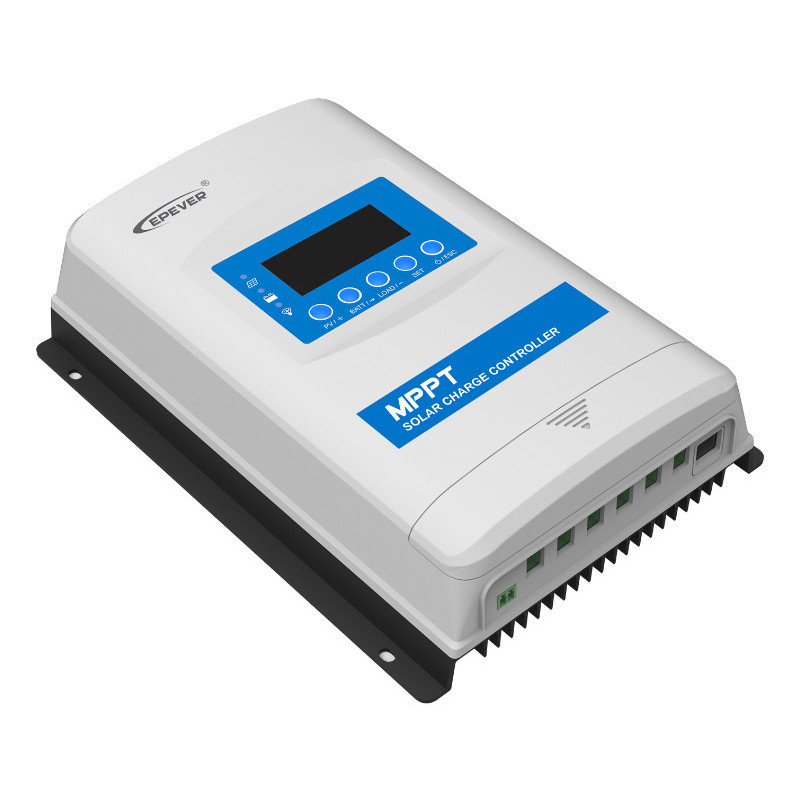

Regulator ładowania EPEVER MPPT Bluetooth 30A
Specyfikacja Techniczna:
- Parametry / Model: Regulator ładowania XTRA-N G3 Series
- Nominalne napięcie systemu: 12/24VDC/Auto
- Zakres napięcia roboczego kontrolera: 8～31V
- Znamionowy prąd ładowania: 30A
- Znamionowy prąd rozładowania: 30A
- Maksymalne napięcie obwodu otwartego PV: 100V (przy minimalnej temperaturze pracy w środowisku), 92V (w temperaturze 25℃ w środowisku)
- Zakres napięcia MPPT: (Napięcie baterii + 2 V) ~ 72 V
- Znamionowa moc ładowania: 390W/12V, 780W/24V
- Maks. sprawność konwersji: 98.60%
- Maksymalna sprawność obciążenia: 96.6%
- Straty statyczne (Włączony port komunikacyjny): ≤ 15mA(12V), ≤ 9mA(24V)
- Straty statyczne (Wyłączony port komunikacyjny): ≤ 8mA(12V), ≤ 5mA(24V)
- Kompensacja temperaturowa: -3 mV/℃/2 V (Domyślnie)
- Rodzaj uziemienia: Wspólny biegun ujemny
- Port RS485: 5VDC/200mA(RJ45)
- Czas podświetlenia LCD: Domyślnie: 60 s, Zakres: 0~999 s (0 s: podświetlenie jest włączone cały czas)
- Wymiary: 230×165×63mm
- Wymiary montażowe: 173×156mm
- Wymiary otworów montażowych: Φ5mm
- Terminal: 6AWG(16mm²)
- Zalecany rozmiar przewodów: 8AWG(10mm²)
- Waga netto: 1.30kg
- Zakres temperatury pracy: -25℃~+50℃
- Zakres temperatury przechowywania: -20℃~+70℃
- Wilgotność względna: ≤95%, N.C.
- Obudowa: IP33 (3 – ochrona przed ciałami stałymi: chronione przed obiektami o średnicy większej niż 2,5 mm. 3 – ochrona przed kroplami wody padającymi pod kątem do 60° od pionu)
- Stopień zanieczyszczenia: PD2
Regulator ładowania EPEVER MPPT XTRA3210N G3 BLE 30A to zaawansowane technologicznie urządzenie przeznaczone do systemów fotowoltaicznych, które maksymalizuje efektywność energetyczną poprzez śledzenie maksymalnego punktu mocy (MPPT). Dzięki wysokiej sprawności konwersji oraz zaawansowanym funkcjom, takim jak wbudowany Bluetooth, możliwość monitorowania w czasie rzeczywistym i zaawansowane funkcje ochronne, regulator ten oferuje pełną kontrolę nad systemem PV i jego niezawodność. Wszechstronność pozwala na współpracę z różnymi typami akumulatorów, a stabilność działania zapewnia bezpieczeństwo nawet przy większych modułach PV.
Idealny dla użytkowników domowych i komercyjnych,
EPEVER XTRA3210N G3 wyróżnia się wysoką wydajnością, łatwością użytkowania i zaawansowaną technologią, co czyni go doskonałym wyborem dla nowoczesnych systemów energii odnawialnej.
Okablowanie i złącza MC4
Zestawy zawierają wysokiej jakości
przewody solarne z konektorami MC4, które umożliwiają szybkie i łatwe połączenie paneli z regulatorem ładowania. Dla zestawów z akumulatorami przewody są zakończone odpowiednimi konektorami do klem akumulatora, co znacząco ułatwia instalację. Mniejsze zestawy (5W-50W) posiadają przewody o przekroju 2,5 mm², a większe instalacje wyposażono w przewody o średnicy 4 mm², które są odporne na promieniowanie UV i zapewniają trwałość instalacji nawet w trudnych warunkach atmosferycznych.
