Specyfikacja

Parametry / Model

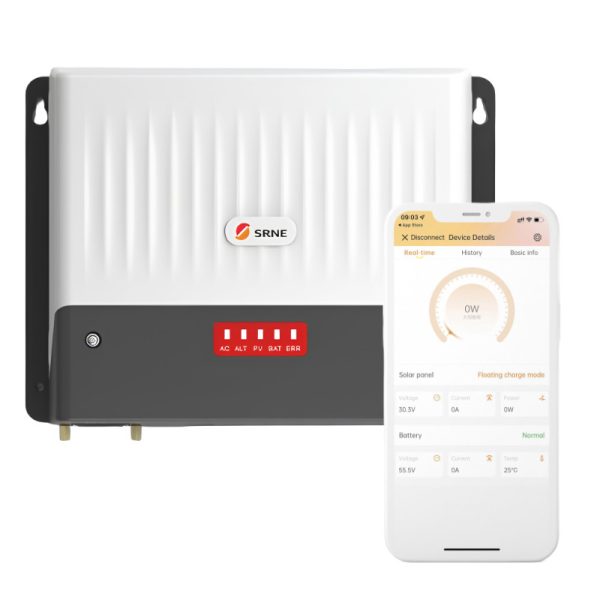

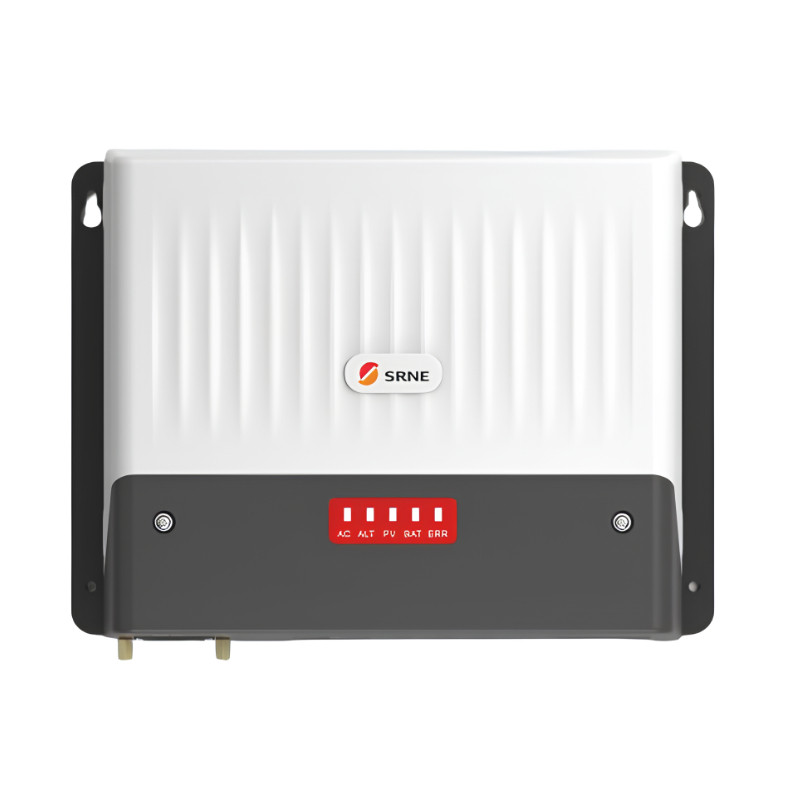

• Model: SAA1230

MPPT / PV

• Maksymalne napięcie wejściowe: 65 VDC
• Zakres napięcia MPPT: 15～50 VDC
• Maksymalny prąd wejściowy: 30 A
• Prąd ładowania akumulatora hotelowego 12 V: 30 A
• Prąd ładowania akumulatora hotelowego 24 V: 30 A
• Maksymalna moc wejściowa dla 12 V: 450 W
• Maksymalna moc wejściowa dla 24 V: 900 W
• Wejście AC (sieć publiczna)
• Napięcie wejściowe AC: 90～265 VAC
• Zakres częstotliwości napięcia AC: 45～65 Hz
• Prąd ładowania z AC 12 V: 30 A
• Prąd ładowania z AC 24 V: 15 A

Alternator / Akumulator rozruchowy

• Typ akumulatora: kwasowo-ołowiowy
• Napięcie systemowe: 12 V / 24 V (automatyczne)
• Zakres napięcia alternatora konwencjonalnego: 13.2～16 VDC / 26.4～32 VDC
• Zakres napięcia alternatora standardowego: 12～16 VDC / 24～32 VDC
• Zakres użytkownika: 11～14 VDC (dla 24 V*2)

• 12 V + 12 V: 40 A
• 24 V + 12 V: 20 A
• 12/24 V + 24 V: 40 A

• Tryby: Buck, Boost

Akumulator hotelowy

• Typ: Kwasowo-ołowiowy / litowo-jonowy / definiowany przez użytkownika
• Napięcie systemowe: 12 V / 24 V (automatyczne)
• Zakres napięcia: 9～32 VDC

Wydajność

• Sprawność MPPT: >99%
• Maksymalna sprawność konwersji: 96%

Ogólne dane

• Wymiary: 238 × 176 × 74 mm
• Waga: 3 kg
• Stopień ochrony: IP43 (elektronika), IP22 (terminal)
• Wysokość pracy: ≤3000 m
• Temperatura pracy: −35℃ ~ +65℃
• Komunikacja: TTL / RS485 / Bluetooth / CAN

Zabezpieczenia

• Ochrona przed przeładowaniem
• Ochrona przed przeciążeniem prądowym
• Ochrona przed przegrzaniem
• Ochrona przed odwrotnym podłączeniem generatora
• Ochrona przed odwrotnym podłączeniem paneli PV
• Ochrona przed odwrotnym podłączeniem akumulatora hotelowego
• Ochrona przed odwrotnym przepływem prądu w nocy
• Ochrona przed zwarciem
