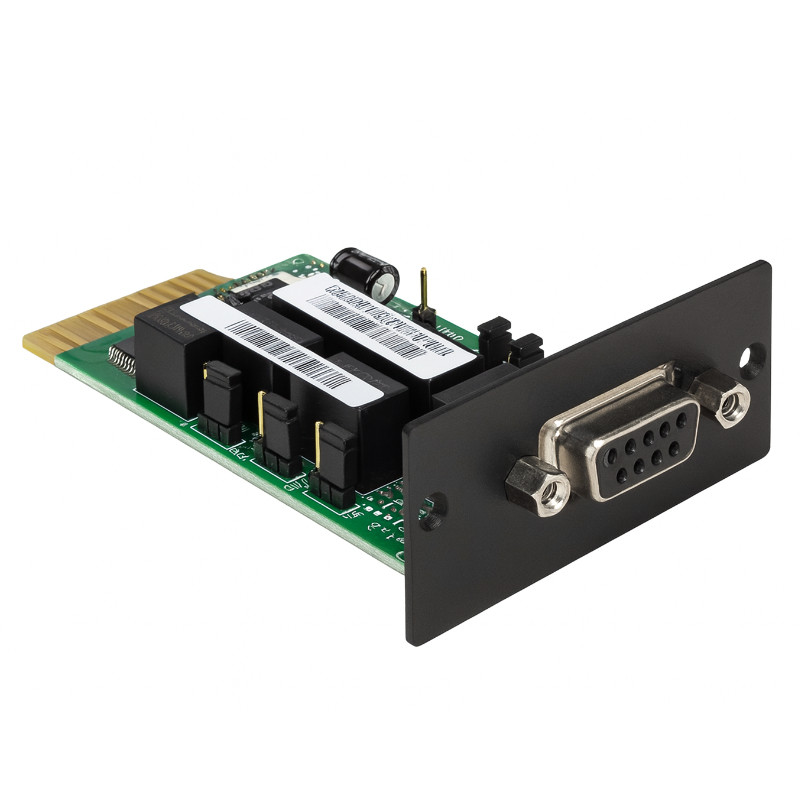

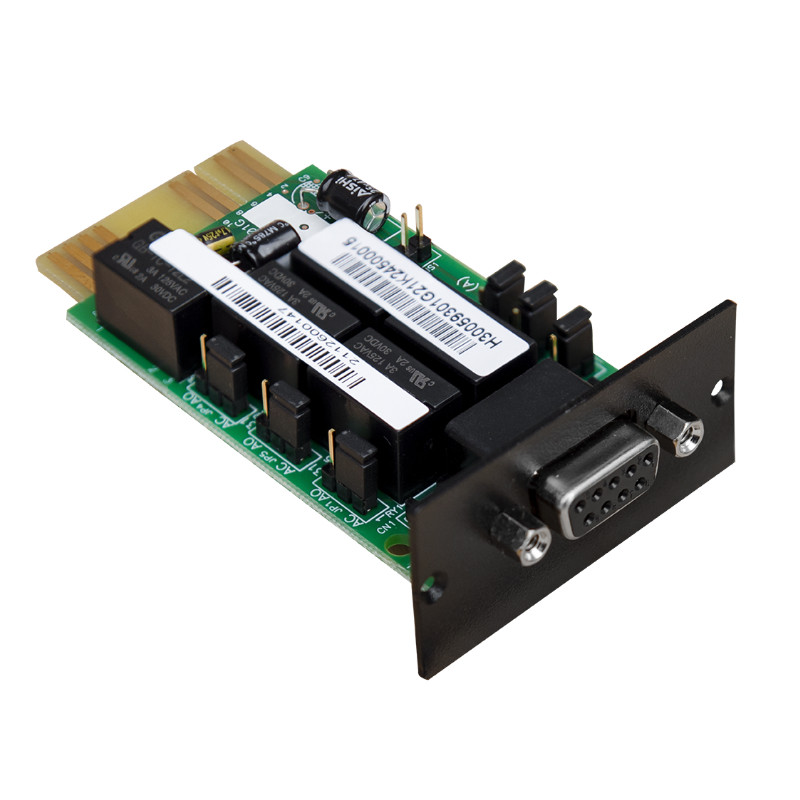

Karta rozszerzenia komunikacji Blacktec AS400 DB9

Przemysłowa karta komunikacyjna dla zasilaczy UPS Blacktec z protokołem MODBUS RTU oraz dwoma interfejsami fizycznymi (RS232 i RS485), przeznaczona do integracji z PLC, BMS oraz systemami SCADA. Jedna karta pasuje do wszystkich zasilaczy UPS Blacktec  (zarówno 1-fazowych, jak i 3-fazowych) bez względu na moc i serię. Ujednolicone rozwiązanie dla całej infrastruktury zasilania awaryjnego – od małych UPS jednofazowych po duże systemy trójfazowe. Karta rozszerzenia komunikacji Blacktec AS400 DB9 idealnie sprawdzi się w:

• Systemach automatyki budynkowej (BMS).
• Zakładach przemysłowych i liniach technologicznych.
• Centrach danych, serwerowniach i szafach teleinformatycznych.
• Instalacjach, gdzie wymagana jest niezależność od sieci IP oraz wysoka niezawodność komunikacji.

Główne cechy

• Jedna karta – wszystkie UPS-y – kompatybilna z pełną linią UPS Blacktec (1F i 3F).
• Pełny protokół MODBUS RTU – standard przemysłowy dla automatyki i BMS.
• RS232 i RS485 jednocześnie – elastyczność w projektowaniu komunikacji.
• Bezpośrednia integracja z PLC/BMS – bez dodatkowych bramek i konwerterów.
• Odczyt i zapis rejestrów – możliwość monitorowania oraz sterowania funkcjami UPS.
• Niezależna od sieci IP – działa nawet przy braku lub awarii infrastruktury Ethernet.



Protokół MODBUS RTU

Karta Blacktec AS400 DB9 implementuje w pełni standard przemysłowy MODBUS RTU, umożliwiając:

• Odczyt kluczowych parametrów pracy UPS (napięcia, prądy, częstotliwość, obciążenie, status).
• Odczyt i zapis rejestrów Holding – możliwość zarówno monitoringu, jak i sterowania.
• Łatwą integrację z istniejącymi systemami automatyki bez dodatkowych konwerterów protokołów.

Dwa interfejsy fizyczne

Karta oferuje jednocześnie dwa popularne interfejsy komunikacyjne:

• RS232 – do bezpośredniego podłączenia sterownika, panelu HMI lub komputera.
• RS485 (2- i 4-przewodowy) – idealny do dłuższych magistral oraz sieci wielourządzeniowych w przemyśle.

Pozwala to dobrać najlepszy sposób komunikacji do architektury Twojej instalacji, bez konieczności stosowania dodatkowych kart czy modułów.



Integracja z BMS, SCADA i PLC

Karta Blacktec AS400 DB9 umożliwia bezpośrednią komunikację z:

• Systemami BMS (Building Management System).
• Systemami SCADA do nadzoru procesów technologicznych.
• Sterownikami PLC (Programmable Logic Controller).

Dzięki temu UPS staje się integralną częścią logiki sterowania obiektem: jego stan, alarmy i parametry są widoczne bezpośrednio w centralnym systemie automatyki.

Pełna kompatybilność z ViewPower Pro

Karta może być wykorzystywana równolegle z oprogramowaniem ViewPower Pro od Blacktec do monitoringu i zarządzania UPS:

• Możliwość jednoczesnej integracji przemysłowej (MODBUS) i IT (ViewPower Pro).
• Spójny nadzór nad zasilaniem – zarówno od strony automatyki, jak i infrastruktury IT.
