Specyfikacja techniczna

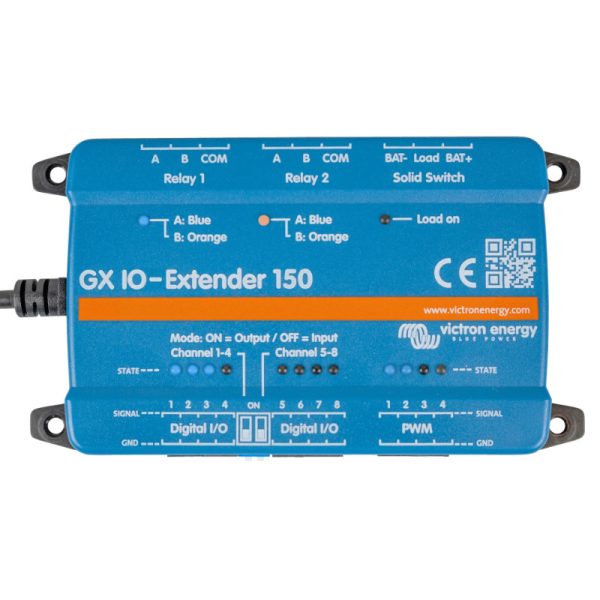

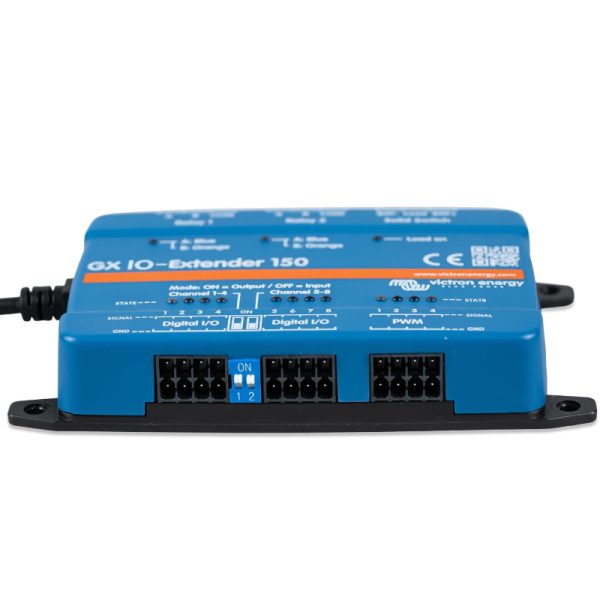

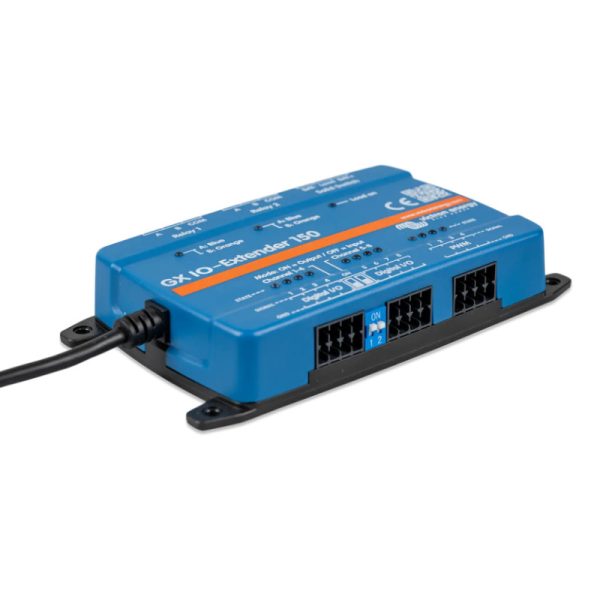

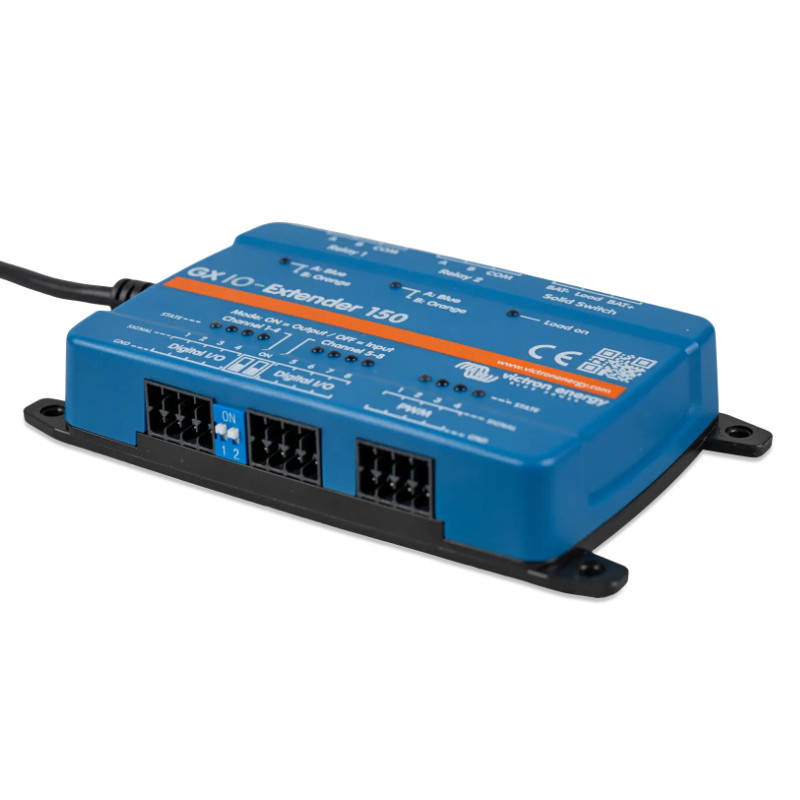

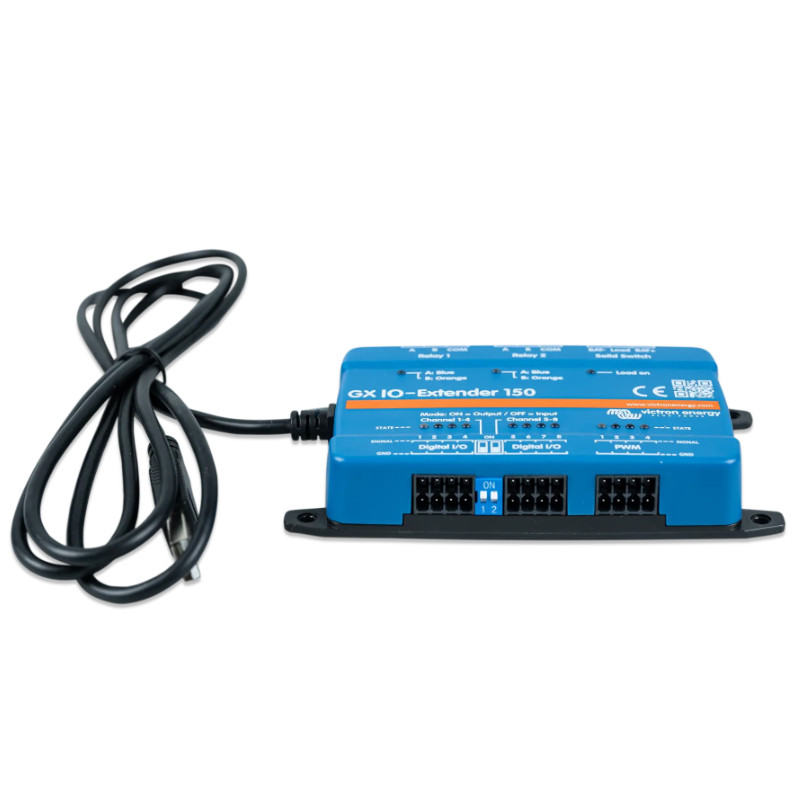

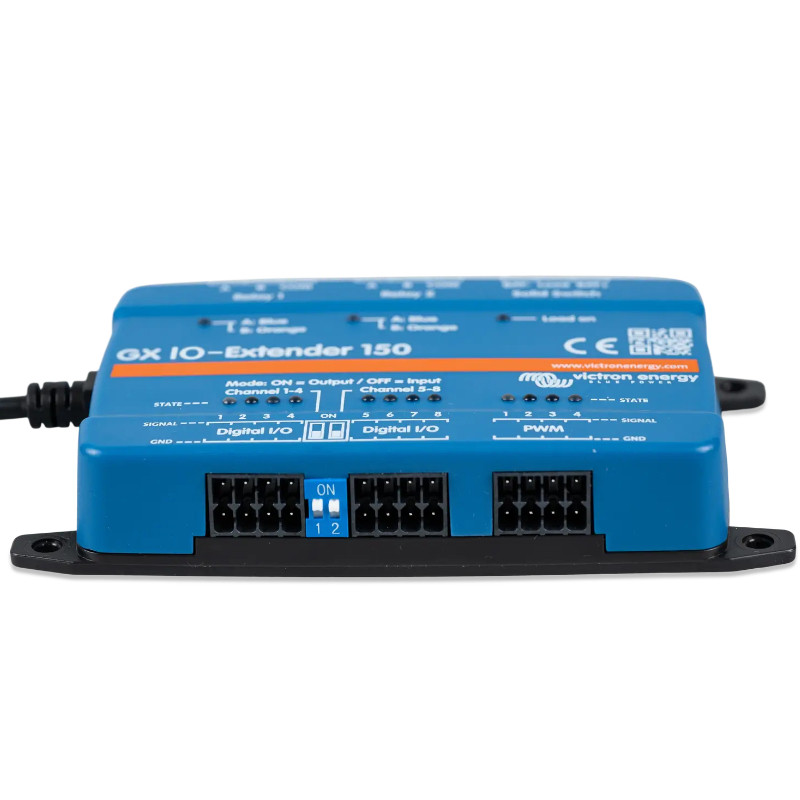

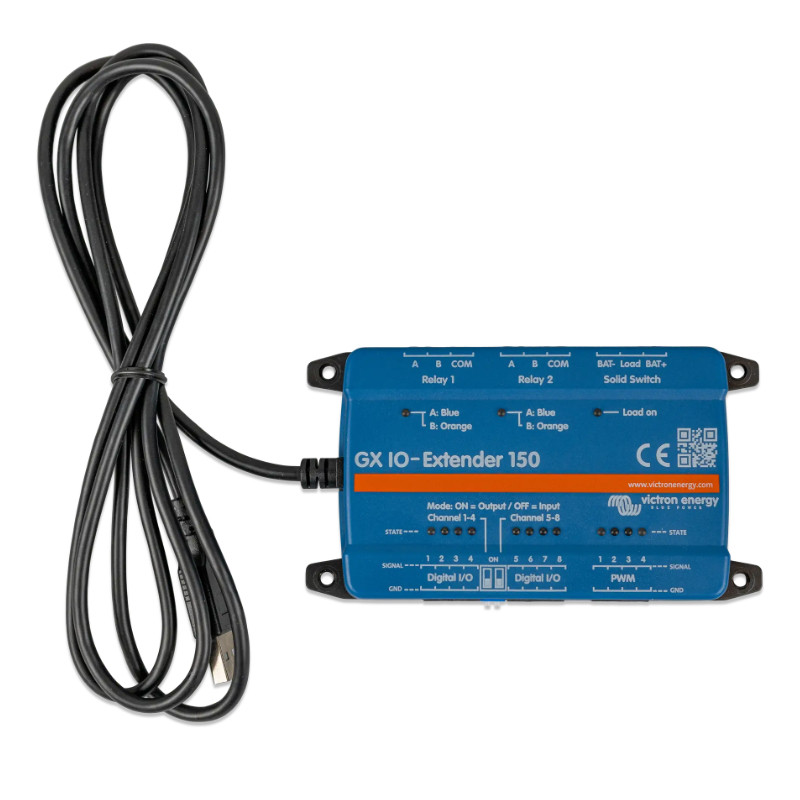

• Model: GX IO-Extender 150
• Zasilanie: przez USB
• Pobór mocy: < 100 mW w stanie bezczynności, maks. 1 W (< 200 mA przy 5 V)
• Montaż: na ścianie lub na szynie DIN (przy użyciu opcjonalnego adaptera)

Wejścia/wyjścia cyfrowe (izolowane od USB)

• 8 wejść/wyjść z diodami LED wskazującymi stan
• Konfigurowalne jako: 8 wejść, 8 wyjść lub 4 wejścia + 4 wyjścia
• Napięcie wejściowe: 3,8 – 5,5 V
• Napięcie wyjściowe: 5 V, 4 mA max
• Wejścia cyfrowe obsługują napięcia do 5,5 V (przekroczenie może spowodować trwałe uszkodzenie)

Wyjścia PWM (izolowane od USB)

• 4 kanały z diodami LED wskazującymi stan
• Napięcie wyjściowe: 5 V
• Dokładność: 8 bitów
• Częstotliwość: 1,5625 kHz

Przekaźniki bistabilne (potencjałowo wolne)

• 2 przekaźniki z diodami LED wskazującymi stan
• DC: 3 A @ 30 V, 1 A @ 60 V, 0,3 A @ 220 V (maks. 90 W)
• AC: 2 A @ 60 V, 1 A @ 125 V, 0,5 A @ 250 V (maks. 125 VA)

Przekaźnik półprzewodnikowy (SSR, izolowany od USB)

• Maksymalne napięcie akumulatora: 70 VDC
• Maksymalny prąd obciążenia: 4 A
• Maksymalne obciążenie pojemnościowe:
  • Do 15 V: 1000 µF
  • 15 V – 30 V: 400 µF
  • 30 V – 70 V: 50 µF
• Maksymalne obciążenie indukcyjne:
  • Do 1 A: 1000 mH
  • 1 A – 2 A: 100 mH
  • Powyżej 2 A: 10 mH

Wymiary i środowisko pracy

• Wymiary (wys. × szer. × głęb.): 123 × 67 × 23 mm
• Waga: 0,170 kg
• Zakres temperatury pracy: −20 ℃ do +50 ℃
