Elektrownia słoneczna 455Wp z akumulatorem - zasilanie 230V moc 1000W + MPPT to idealne rozwiązanie do zasilania urządzeń o niskim i średnim poborze energii. Zestaw składa się z panelu słonecznego, akumulatora żelowego o pojemności 150Ah oraz przetwornicy przekształcającej napięcie 12V DC na 220/230V AC. Doskonale sprawdza się w domowych zastosowaniach, zasilając m.in. oświetlenie LED, telewizory, radia, laptopy, a nawet mniejsze lodówki i pompy o mocy do 900W.
Uniwersalność zastosowań
Zestaw ten zapewnia stabilne i niezawodne zasilanie urządzeń takich jak telefony, tablety, laptopy, telewizory LCD, radia czy routery Wi-Fi. Świetnie nadaje się także do oświetlenia zarówno klasycznego, jak i nowoczesnego LED. Dzięki przetwornicy 1000W możliwe jest także zasilanie elektronarzędzi czy małych urządzeń AGD, co czyni ten zestaw wszechstronnym i praktycznym wyborem.
Prosty i szybki montaż
Zestaw został zaprojektowany z myślą o łatwym montażu, który nie wymaga specjalistycznych narzędzi ani wiedzy. Wszystkie kable są już przygotowane, a do ich instalacji wystarczy podstawowy zestaw narzędzi, taki jak śrubokręt czy klucz oczkowy. Instrukcja obsługi oraz schemat montażu dołączone do zestawu pomagają w prawidłowym zainstalowaniu systemu, co oznacza, że każdy użytkownik może samodzielnie przeprowadzić proces instalacji.
Niezawodna praca w każdych warunkach
Dzięki pojemnemu akumulatorowi Ultracell 150Ah oraz zaawansowanemu regulatorowi ładowania MPPT, zestaw oferuje ciągłość zasilania nawet w trudnych warunkach atmosferycznych. Technologia MPPT pozwala na maksymalizację wydajności systemu, automatycznie dostosowując się do zmiennych warunków nasłonecznienia, co zwiększa efektywność ładowania o nawet 25% w porównaniu do tradycyjnych regulatorów PWM.
Skalowalność i elastyczność
System został zaprojektowany tak, aby umożliwić jego łatwą rozbudowę. Dzięki modułowej konstrukcji i nowoczesnym podzespołom, możesz w prosty sposób dodać kolejne panele lub akumulatory, zwiększając tym samym moc i wydajność całego systemu. Jest to idealne rozwiązanie dla tych, którzy chcą zwiększać swoje możliwości energetyczne stopniowo, w miarę rosnących potrzeb.
Zestaw zawiera:

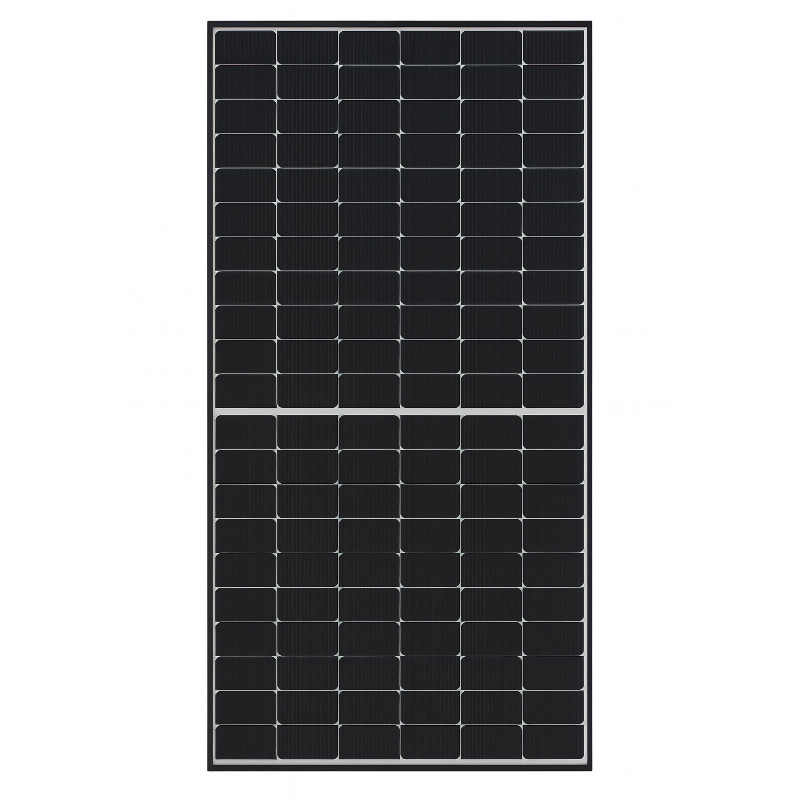

Panel słoneczny IBC Solar White 455W MS-TA1
Specyfikacja techniczna:
Dane elektryczne STC (Standard Test Conditions)
- Moc znamionowa Pmax (Wp): 455
- Napięcie robocze Umpp (V): 33,41
- Prąd roboczy Impp (A): 13,62
- Napięcie obwodu otwartego Uoc (V): 39,98
- Prąd zwarciowy Isc (A): 14,07
- Sprawność modułu: 22,77%
- Tolerancja mocy: -0/+3Wp
Dane elektryczne (NMOT)
- Nominalna temperatura pracy modułu: 45°C
- Moc Pmax (800 W/m², AM 1.5): 342 Wp
- Napięcie robocze Umpp: 31,09 V
- Napięcie obwodu otwartego Uoc: 37,98 V
- Prąd zwarciowy Isc: 11,36 A
- Spadek sprawności względnej przy 200 W/m²: 3,0%
Współczynniki temperaturowe
- Współczynnik temperaturowy Isc: +0,046 %/°C
- Współczynnik temperaturowy Uoc: -99,95 mV/°C
- Współczynnik temperaturowy Pmpp: -0,3 %/°C
Warunki eksploatacji
- Maksymalne napięcie systemu: 1500 V
- Klasa zastosowania: A
- Prąd wsteczny (Ir): 25 A
- Zabezpieczenie bezpiecznikami: 2 szt. (dla stringów równoległych)
- Klasa ochrony: II (DIN EN 61140)
- Klasa odporności ogniowej: C (IEC 61730 / ANSI/UL790)
Właściwości mechaniczne
- Wymiary (dł. × szer. × wys.): 1762 × 1134 × 30 mm
- Waga: 21,0 kg
- Maksymalne obciążenie testowe (nacisk/ssanie): 5400 / 2400 Pa
- Maksymalne obciążenie projektowe (nacisk/ssanie): 3600 / 1600 Pa
- Szyba frontowa: 3,2 mm – szkło fotowoltaiczne o niskiej zawartości żelaza z powłoką antyrefleksyjną
- Rama: anodowane aluminium, solidna konstrukcja komorowa
- Ogniwa: 108 ogniw (12 × 9) monokrystalicznych z krzemu
- Typ złącza: Stäubli MC4-Evo 2A
Certyfikaty
- Producent: IBC-Solar Germany
- Certyfikaty: IEC 61215, IEC 61730-1/-2, ISO 9001, ISO 14001, OHSAS 18001
Technologia TOPCon
Zaawansowana technologia TOPCon (Tunnel Oxide Passivated Contact) zwiększa sprawność panelu i pozwala na uzyskanie większej ilości energii z tej samej powierzchni.
Dodatkowo zapewnia lepszą wydajność przy wysokich temperaturach oraz dłuższą trwałość modułu.
Zwiększona produkcja w słabym świetle
Panel generuje więcej energii nawet przy niskim nasłonecznieniu, np. podczas pochmurnych dni, o świcie czy o zmierzchu.
Dzięki temu sprawdzi się doskonale w warunkach klimatycznych o zmiennej pogodzie.
Technologia Multi-busbar
Zastosowanie 16 cienkich połączeń (busbarów) między ogniwami zmniejsza opór elektryczny i ogranicza straty mocy.
Dodatkowo zwiększa odporność na mikropęknięcia i poprawia działanie panelu przy częściowym zacienieniu.

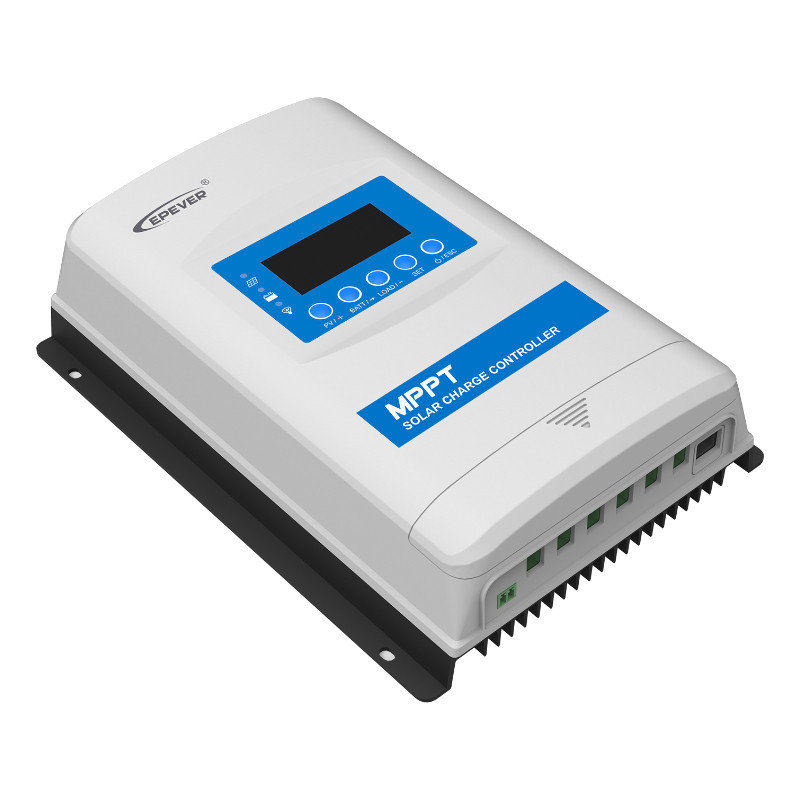

Regulator Ładowania EPEVER MPPT XTRA3210N G3 BLE 30A
Specyfikacja Techniczna:
- Parametry / Model: Regulator ładowania XTRA-N G3 Series
- Nominalne napięcie systemu: 12/24VDC/Auto
- Zakres napięcia roboczego kontrolera: 8～31V
- Znamionowy prąd ładowania: 30A
- Znamionowy prąd rozładowania: 30A
- Maksymalne napięcie obwodu otwartego PV: 100V (przy minimalnej temperaturze pracy w środowisku), 92V (w temperaturze 25℃ w środowisku)
- Zakres napięcia MPPT: (Napięcie baterii + 2 V) ~ 72 V
- Znamionowa moc ładowania: 390W/12V, 780W/24V
- Maks. sprawność konwersji: 98.60%
- Maksymalna sprawność obciążenia: 96.6%
- Straty statyczne (Włączony port komunikacyjny): ≤ 15mA(12V), ≤ 9mA(24V)
- Straty statyczne (Wyłączony port komunikacyjny): ≤ 8mA(12V), ≤ 5mA(24V)
- Kompensacja temperaturowa: -3 mV/℃/2 V (Domyślnie)
- Rodzaj uziemienia: Wspólny biegun ujemny
- Port RS485: 5VDC/200mA(RJ45)
- Czas podświetlenia LCD: Domyślnie: 60 s, Zakres: 0~999 s (0 s: podświetlenie jest włączone cały czas)
- Wymiary: 230×165×63mm
- Wymiary montażowe: 173×156mm
- Wymiary otworów montażowych: Φ5mm
- Terminal: 6AWG(16mm²)
- Zalecany rozmiar przewodów: 8AWG(10mm²)
- Waga netto: 1.30kg
- Zakres temperatury pracy: -25℃~+50℃
- Zakres temperatury przechowywania: -20℃~+70℃
- Wilgotność względna: ≤95%, N.C.
- Obudowa: IP33 (3 – ochrona przed ciałami stałymi: chronione przed obiektami o średnicy większej niż 2,5 mm. 3 – ochrona przed kroplami wody padającymi pod kątem do 60° od pionu)
- Stopień zanieczyszczenia: PD2
Regulator ładowania EPEVER MPPT XTRA3210N G3 BLE 30A to zaawansowane technologicznie urządzenie przeznaczone do systemów fotowoltaicznych, które maksymalizuje efektywność energetyczną poprzez śledzenie maksymalnego punktu mocy (MPPT). Dzięki wysokiej sprawności konwersji oraz zaawansowanym funkcjom, takim jak wbudowany Bluetooth, możliwość monitorowania w czasie rzeczywistym i zaawansowane funkcje ochronne, regulator ten oferuje pełną kontrolę nad systemem PV i jego niezawodność. Wszechstronność pozwala na współpracę z różnymi typami akumulatorów, a stabilność działania zapewnia bezpieczeństwo nawet przy większych modułach PV.
Idealny dla użytkowników domowych i komercyjnych,
EPEVER XTRA3210N G3 wyróżnia się wysoką wydajnością, łatwością użytkowania i zaawansowaną technologią, co czyni go doskonałym wyborem dla nowoczesnych systemów energii odnawialnej.

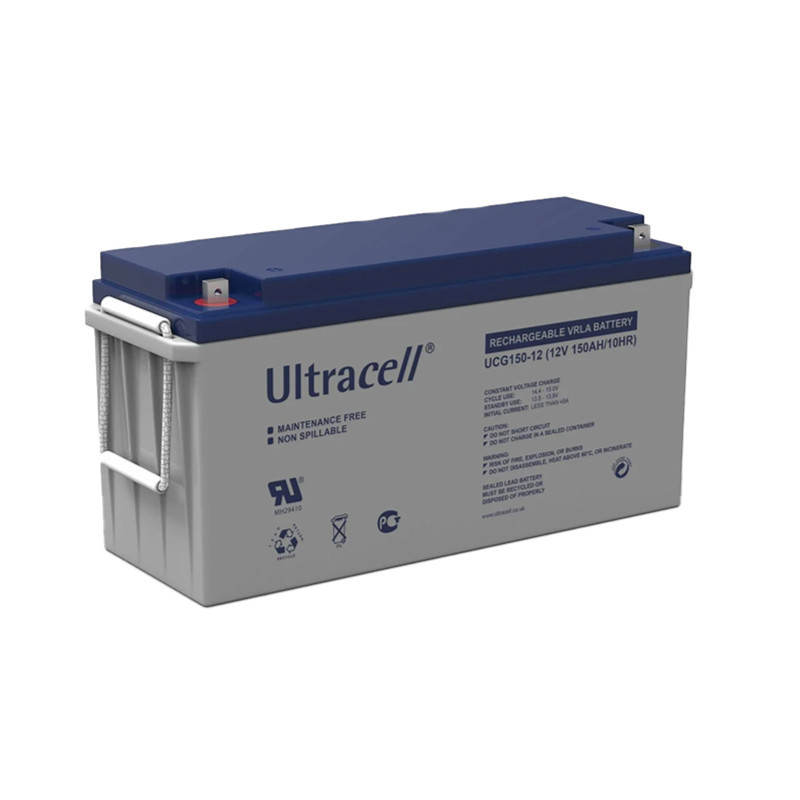

Akumulator Ultracell GEL UCG 12V 150Ah
Specyfikacja Techniczna:
- Napięcie nominalne: 12V
- Pojemność nominalna (10H): 150.0 Ah
- Standardowy zacisk: F10
- Materiał obudowy: ABS
Nominalna pojemność:
- 20hr, 1.80V/cell, 25°C: 156.0 Ah (8.04A)
- 10hr, 1.80V/cell, 25°C: 150.0 Ah (15.0A)
- 5hr, 1.75V/cell, 25°C: 131.6 Ah (26.3A)
- 1hr, 1.60V/cell, 25°C: 96.9 Ah (96.9A)
Maksymalne parametry:
- Maksymalny prąd rozładowania: 1500A (5 sekund)
- Opór wewnętrzny: Około 2,5 mΩ
Zakres temperatur pracy:
- Rozładowywanie: -15°C ~ 50°C
- Ładowanie: 0°C ~ 40°C
- Przechowywanie: -15°C ~ 40°C
Nominalny zakres temperatury pracy: 25±3°C
Użycie cykliczne:
- Początkowy prąd ładowania: <45A
- Napięcie: 14.4V ~ 15.0V (25°C)
- Współczynnik temperaturowy: -30mV/°C
Użycie w trybie gotowości:
- Brak ograniczenia prądu ładowania początkowego
- Napięcie: 13.5V ~ 13.8V (25°C)
- Współczynnik temperaturowy: -20mV/°C
Wpływ temperatury na pojemność:
- 40°C: 103%
- 25°C: 100%
- 0°C: 86%
Projektowany czas życia: 15 lat w trybie utrzymania na poziomie pływającym (20°C)
Samorozładowanie:
- Można przechowywać do 9 miesięcy w temperaturze 25°C, konieczne ładowanie odświeżające
Wymiary:
- Wymiary: 485 x 170 x 240 mm
- Waga: 43.5 kg
Akumulator Ultracell GEL UCG 12V 150Ah to wysokiej klasy źródło zasilania, które wyróżnia się trwałością i efektywnością energetyczną. Dzięki zastosowaniu technologii GEL, akumulator oferuje długą żywotność, wysoką wydajność oraz wszechstronność zastosowań, od systemów zasilania awaryjnego po instalacje fotowoltaiczne.
Przetwornica napięcia EPEVER IPT1000-12-PLUS-T 1000W
Specyfikacja techniczna:
- Model: EPEVER IPT1000-12-PLUS-T 1000W
- Ciągła moc wyjściowa: 1000W
- Moc przepięcia: 2000W (przez 5 sekund)
- Prąd przepięcia przy włączaniu zasilania: <100A
- Napięcie wyjściowe: 220VAC (±3%); 230VAC (-7%~+3%)
- Częstotliwość wyjściowa: 50/60Hz (±0.2%)
- Sygnał wyjściowy: Czysta fala sinusoidalna
- Zniekształcenie sygnału wyjściowego THD: ≤3% (przy obciążeniu rezystancyjnym)
- Współczynnik mocy obciążenia: 0,2 ~ 1
- Nominalne napięcie wejściowe: 12VDC
- Zakres napięcia wejściowego: 10.8 ~ 16.0VDC
- Nominalna sprawność wyjściowa: >89%
- Maksymalna sprawność wyjściowa: >93% (przy obciążeniu 40%)
- Prąd bezczynności: 0.2A
- Prąd bez obciążenia: 1.1A
- Port komunikacyjny RS485: 5VDC/200mA
- Zacisk wejściowy: M6
- Wymiary (D x S x W): 371 × 231.5 × 123 mm
- Wymiary montażowe: 345 × 145 mm
- Wielkość otworu montażowego: Φ5 mm
- Waga: 5.1 kg
- Temperatura pracy: -20℃ ~ +60℃
- Temperatura przechowywania: -35℃ ~ +70℃
- Wilgotność względna: ≤95% (bez kondensacji)
- Obudowa: IP20
- Bezpieczeństwo: EN/IEC62109-1, UL1741, UL458, CSA C22.2#107.1
Przetwornica
EPEVER IPT1000-12-PLUS-T 1000W to doskonałe rozwiązanie dla systemów fotowoltaicznych oraz mobilnych instalacji, takich jak kampery i przyczepy kempingowe. Zdalne sterowanie, zaawansowane funkcje ochronne oraz czysty sygnał sinusoidalny sprawiają, że urządzenie to zapewnia nie tylko wydajność, ale również bezpieczeństwo i wygodę użytkowania.
Przewody solarne oraz złącza MC4
Do zestawów dołączony jest przewód ( 5 metrów czarny i czerwony ) umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania.
